206

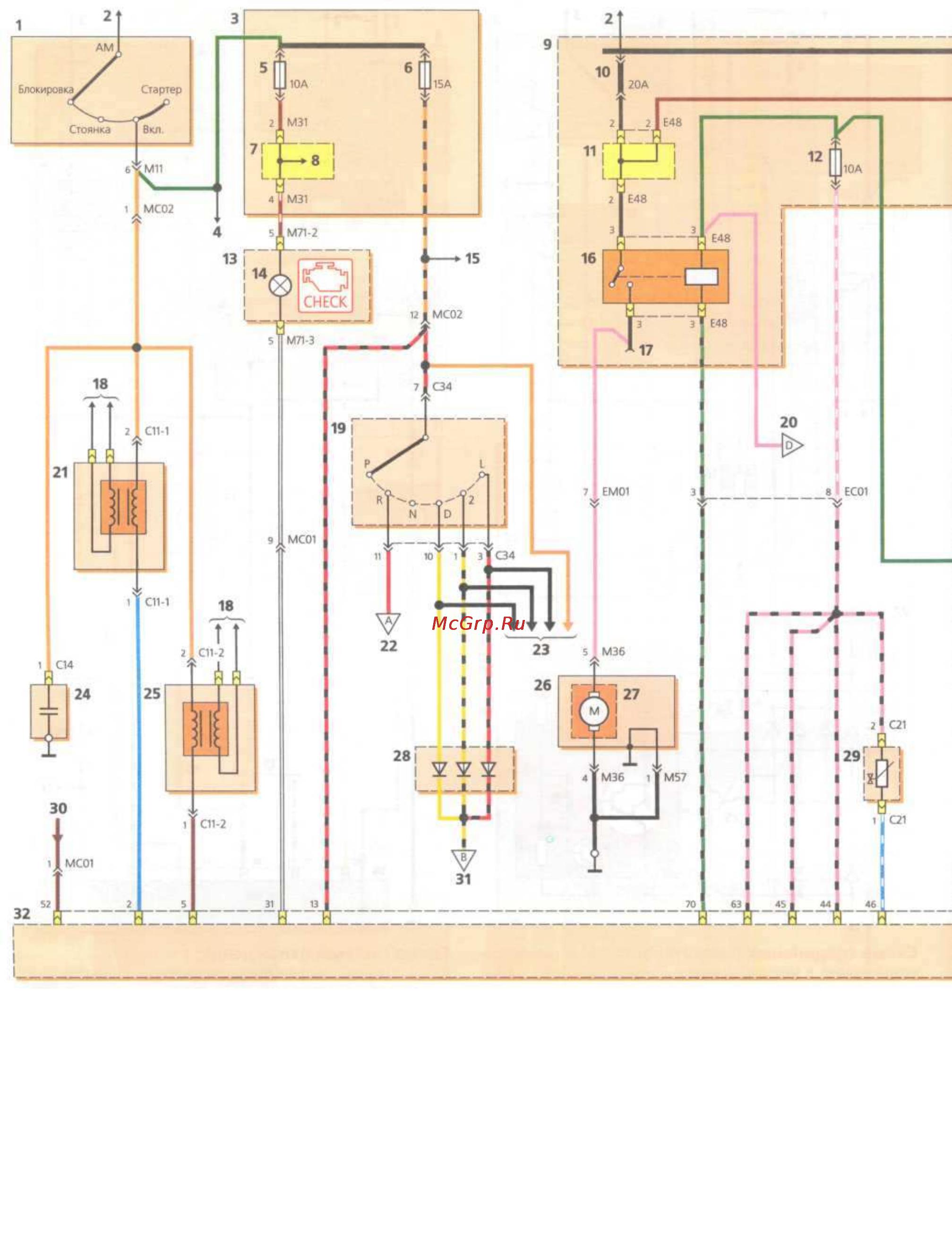

Схема системы управления двигателем: 1 — выключатель зажигания; 2 — к источнику питания; 3 — блок предохра-
нителей в салоне; 4 — см. поз. 9 на с. 197; 5 — предохранитель цепей АБС, контрольных ламп в комбинации приборов; б — пре-
дохранитель цепей блока управления двигателем, ламп света заднего хода, блока управления автоматической коробкой передач
(для автомобиля с автоматической коробкой передач); 7 — контактный разъем; 8 — к ЭБУ охранной сигнализации; 9 — блок реле
и предохранителей в моторном отсеке; 10 — предохранитель цепи блока управления двигателем; 11 — контактный разъем; 12
— предохранитель цепи блока управления двигателем; 13 — комбинация приборов; 14 — лампа неисправности системы упра-
вления двигателем; 15 — см. поз. 18 на с. 212; 16 — реле топливного насоса; 17 — вывод колодки диагностического разъема;
18 — к свечам зажигания; 19 — переключатель рычага выбора передач автоматической коробки передач; 20 — см. поз. 2 на
с. 208; 21 — катушка зажигания 1; 22 — см. поз. 46 на с. 207; 23 — см. поз. 20 на с. 210; 24 — конденсатор; 25 — катушка зажига-
