57

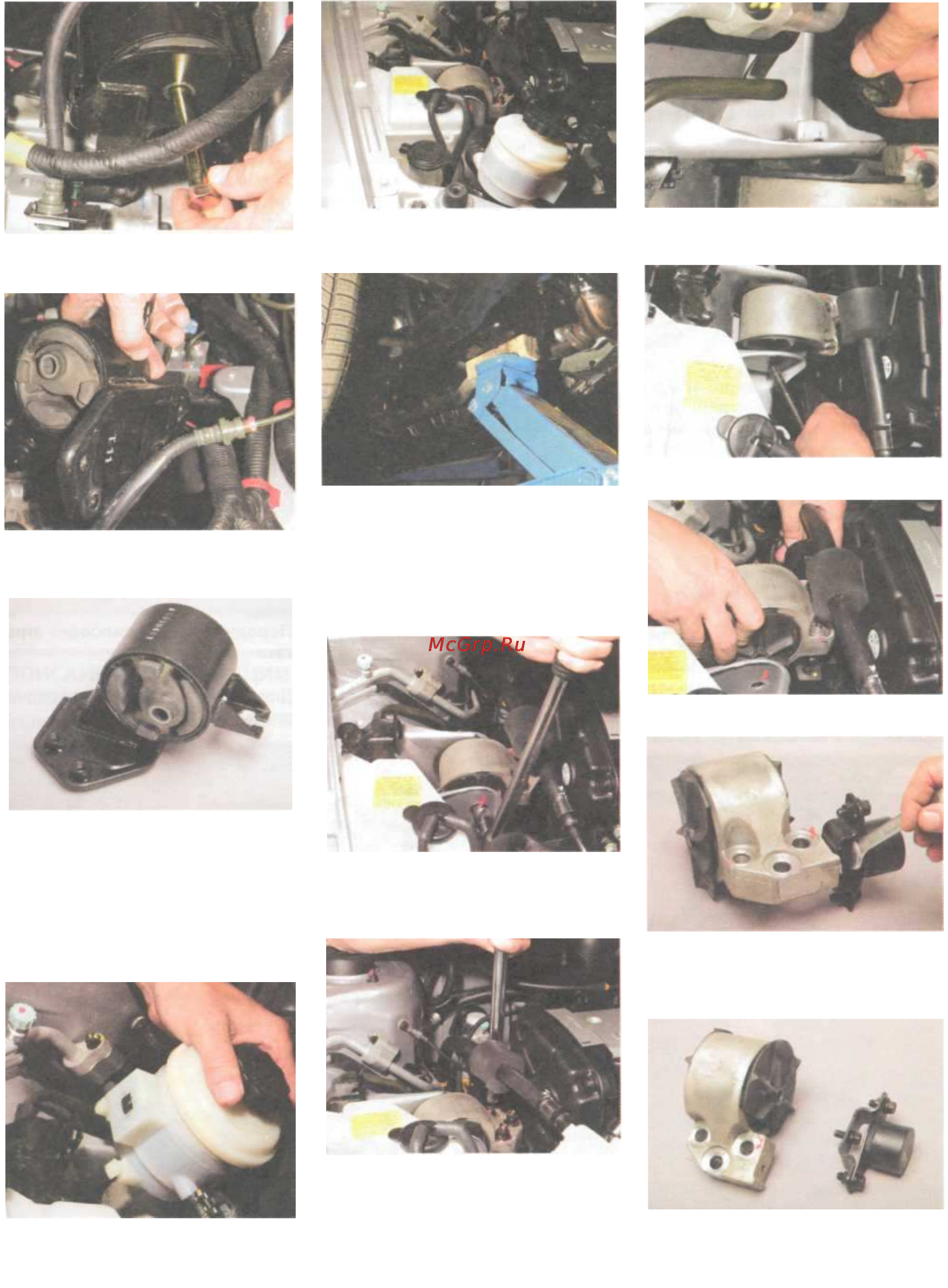

Вынимаем болт крепления опоры к
кронштейну.
Снимаем левую опору силово-
го агрегата.
Левая опора силового агрегата
Устанавливаем левую опору сило-
вого агрегата в обратной последо-
вательности.
Для замены правой опоры силово-
го агрегата...
...снимаем бачок гидроусилите-
ля рулевого управления с крон-
штейна...
...и отводим его в сторону, не
отсоединяя шлангов.
Устанавливаем домкрат (под-
ложив деревянный брусок) под
поддон картера двигателя...
...и слегка приподнимаем силовой
агрегат, разгружая его правую
опору.
Головкой «на 17» ослабляем за-
тяжку болта крепления опоры
к кронштейну.
Головкой «на 14» с удлините-
лем отворачиваем один болт
и две гайки крепления опоры
к двигателю.
Окончательно отвернув болт креп-
ления опоры к кронштейну...
...снимаем четырехгранную
гайку...
Снимаем опору с двух шпилек.
Ключом «на 12» отворачиваем
болт крепления кронштейна
демпфера к опоре.
Правая опора силового агрега-
та и демпфер в сборе с крон-
штейном
...и вынимаем болт.
