51
ные, с антифрикционной рабочей
поверхностью из сплава алюми-
ния и олова.
На переднем конце коленчатого
вала установлен зубчатый шкив
привода распределительного ва-
ла. К фланцу коленчатого вала
у автомобиля с механической ко-
робкой передач пятью болтами
крепится отлитый из чугуна махо-
вик с напрессованным стальным
зубчатым венцом, служащим для
пуска двигателя стартером. У ав-
томобиля с автоматической ко-
робкой передач к фланцу колен-
чатого вала пятью болтами кре-
пится установочная пластина
гидротрансформатора. Поршни
— выполнены из алюминиевого
сплава. Юбка поршня в
продольном сечении — кониче-
ская, в поперечном — овальная.
Для уменьшения давления порш-
ня на стенку цилиндра во время
рабочего хода ось отверстия под
поршневой палец смещена отно-
сительно диаметральной плоско-
сти поршня.
На поршнях установлено по два
компрессионных кольца (препят-
ствуют прорыву газов в картер
двигателя и отводят значитель-
ную часть тепла от поршня к ци-
линдру) и по одному маслосъем-
ному.
Поршневой палец — стальной,
трубчатого сечения. Шатуны —
стальные, двутаврового сечения,
обрабатываются совместно с
крышками. Головка блока
цилиндров (общая для всех
четырех цилиндров) — из
алюминиевого сплава. Между бло-
ком и головкой устанавливается
безусадочная металлоармирован-
ная прокладка. Ее повторное ис-
пользование не допускается. В верх-
ней части головки блока цилиндров
расположены опоры распредели-
тельных валов, по пять с каждой
стороны головки.
Седла и направляющие втулки
клапанов запрессованы в головку
блока цилиндров. Сверху на втул-
ку клапана надет маслоотража-
тельный колпачок, изготовленный
из маслостойкой резины и пред-
ставляющий собой манжетное уп-
лотнение.
Клапаны — стальные, располо-
жены V-образно в два ряда. Диа-
метр тарелки впускного клапана
больше, чем выпускного. Клапа-
ны приводятся в действие от ку-
лачков распределительных валов
через гидрокомпенсаторы (гидро-
толкатели) зазоров в приводе
клапанов. Гидрокомпенсатор вы-
бирает зазор между кула чком
и клапаном при работе двигате-
ля, что уменьшает шум газорас-
пр еделите л ь ного м е хан и зма,
а также исключает его обслужи-
вание. Для нормальной работы
необходима постоянная подача
к гидрокомпенсаторам масла под
давлением. Гидрокомпенсаторы
очень чувствительны к качеству
масла и его чистоте. При наличии
в масле механических примесей
возможен быстрый выход из
строя плунжерной пары гидро-
компенсатора, что сопровождает-
ся повышенным шумом в газорас-
пределительном механизме и ин-
тенсивным износом кулачков
распределительного вала. Неис-
правный гидрокомпенсатор ре-
монту не подлежит, его следует
заменить. Клапан закрывается под
действием одной пружины. Ниж-
ним концом она опирается на
шайбу, а верхним — на тарелку,
удерживаемую двумя сухарями.
Сложенные сухари снаружи имеют
форму усеченного конуса, а на их
внутренней поверхности выполне-
ны буртики, входящие в проточки
на стержне клапана.
Распределительные валы —
литые, чугунные, пятиопорные, у
каждого по восемь кулачков (пара
соседних кулачков открывает два
клапана в одном цилиндре). Привод
распределительного вала выпускных
клапанов осуществляется зубчатым
ремнем от коленчатого вала, а вала
впускных клапанов — цепью от звез-
дочки распределительного вала
выпускных клапанов. Под шкивом
распределительного вала выпускных
клапанов справа находится опорный
ролик, а над шкивом коленчатого
вала слева — натяжной. На
приводных шестернях имеются
установочные метки. При правильном
взаимном угловом положении
распределительных валов и
коленчатого вала метка на зубчатом
шкиве коленчатого вала совпадает с
меткой на корпусе масляного
насоса, а метка в виде отверстия на
шкиве распределительного вала вы-
пускных клапанов совпадает с риской
на крышке подшипника. Система
смазки — принудительная. Масляный
насос — с шестернями внутреннего
зацепления.

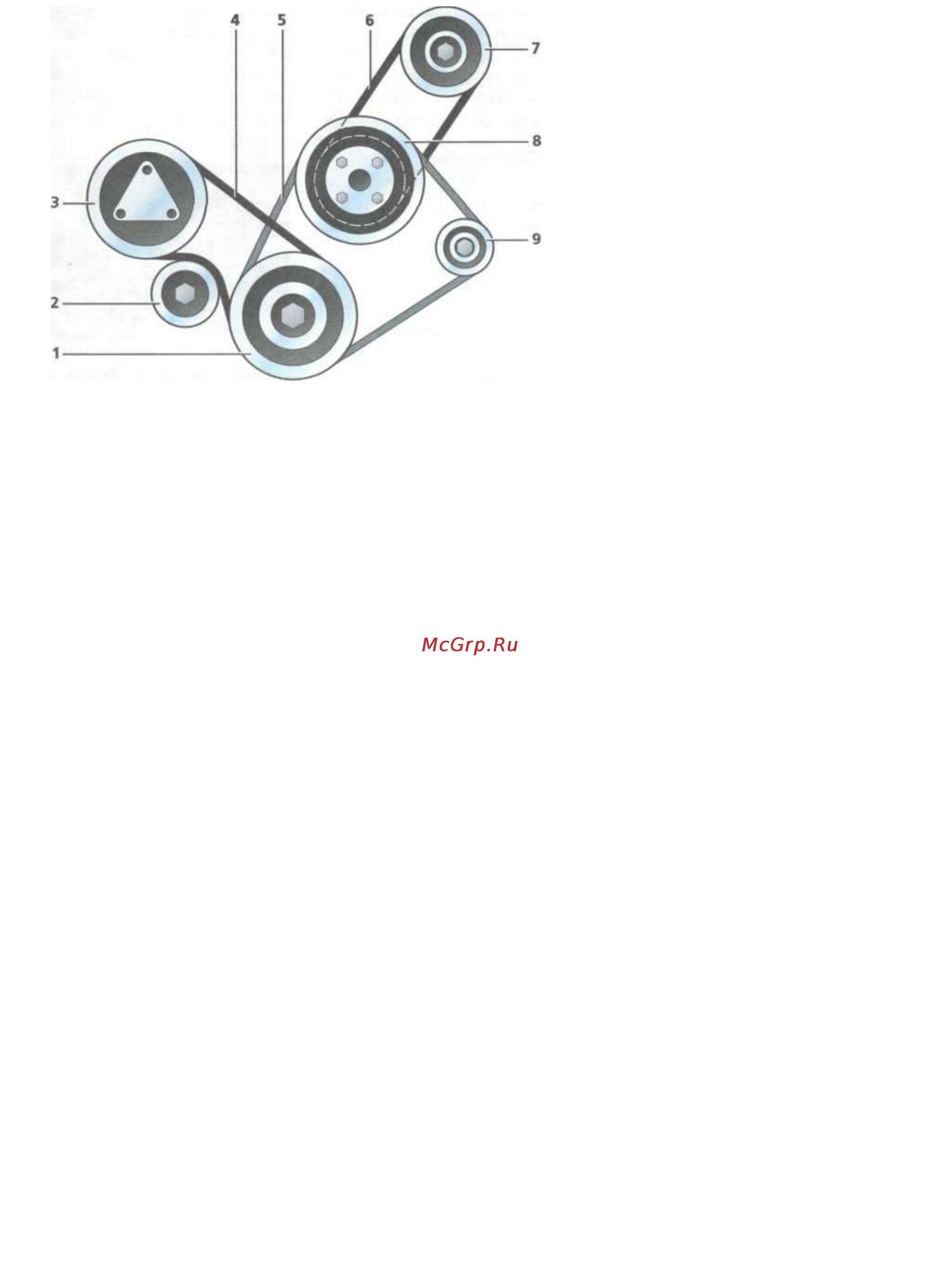

Схема
привода
вспомогательных
агрегатов
: 1
—
шкив
коленчатого
ва
-
ла; 2 — натяжной ролик; 3 — шкив компрессора кондиционера; 4 — ремень при-
вода компрессора кондиционера; 5 — ремень привода генератора; 6 —
ремень
привода насоса гидроусилителя рулевого управления; 7 — шкив насоса гидроуси-
лителя рулевого управления; 8 — шкив насоса охлаждающей жидкости
;
9 — шкив генератора
