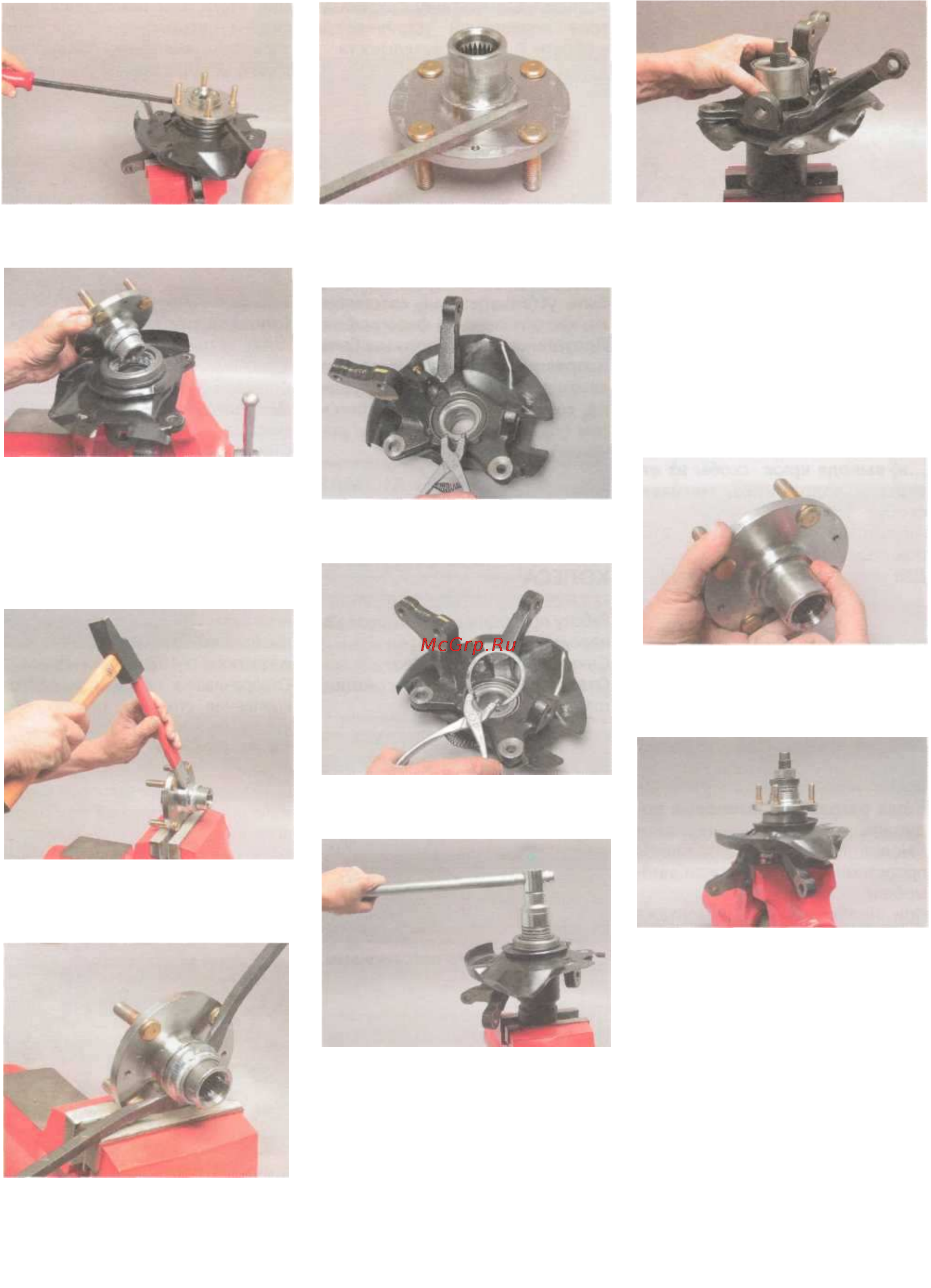

...и двумя монтажными лопат-
ками...
...выпрессовываем ступицу из
поворотного кулака.
Из-за плотной посадки подшипни-
ка на ступице он, как правило, раз-
рушается, а на ступице остается
внутреннее кольцо подшипника.
Внутреннее кольцо, оставшееся
на ступице, сначала сдвигаем
зубилом, а затем...
...в образовавшийся зазор встав-
ляем две монтажные лопатки...
...и спрессовываем кольцо под-
шипника.
Напильником или надфилем
аккуратно снимаем со ступицы
образовавшиеся заусенцы.
Щипцами сжимаем концы сто-
порного кольца подшипника...
...и вынимаем кольцо из про-
точки в поворотном кулаке.
Чашечным съемником выпрес-
совываем из поворотного кула-
ка подшипник.
Тщательно очищаем поверхность
под запрессовку нового подшип-
ника.
Наносим на наружное кольцо но-
вого подшипника тонкий слой
трансмиссионного или моторного
масла.
Устанавливаем подшипник в по-
воротный кулак...
...и съемником запрессовываем
его до упора, прикладывая усилие
к наружному кольцу подшипника.
При отсутствии чашечного съем-
ника запрессовать подшипник
можно в тисках или на прессе, вос-
пользовавшись старым подшипни-
ком как оправкой. Устанавливаем
стопорное кольцо подшипника.
Наносим на поверхность под за-
прессовку ступицы тонкий слой
трансмиссионного или моторно-
го масла...
...и запрессовываем ступиц у
в подшипник, опираясь на вну-
треннее кольцо подшипника.
Дальнейшую сборку про водим
в обратной последовательности.
Окончательно затягиваем требуе-
мым моментом (см. «Моменты за-
тяжки ответственных резьбовых со-
единений», с. 192) гайку ступицы
на автомобиле, стоящем на коле-
сах, и стопорим гайку шплинтом.
