199

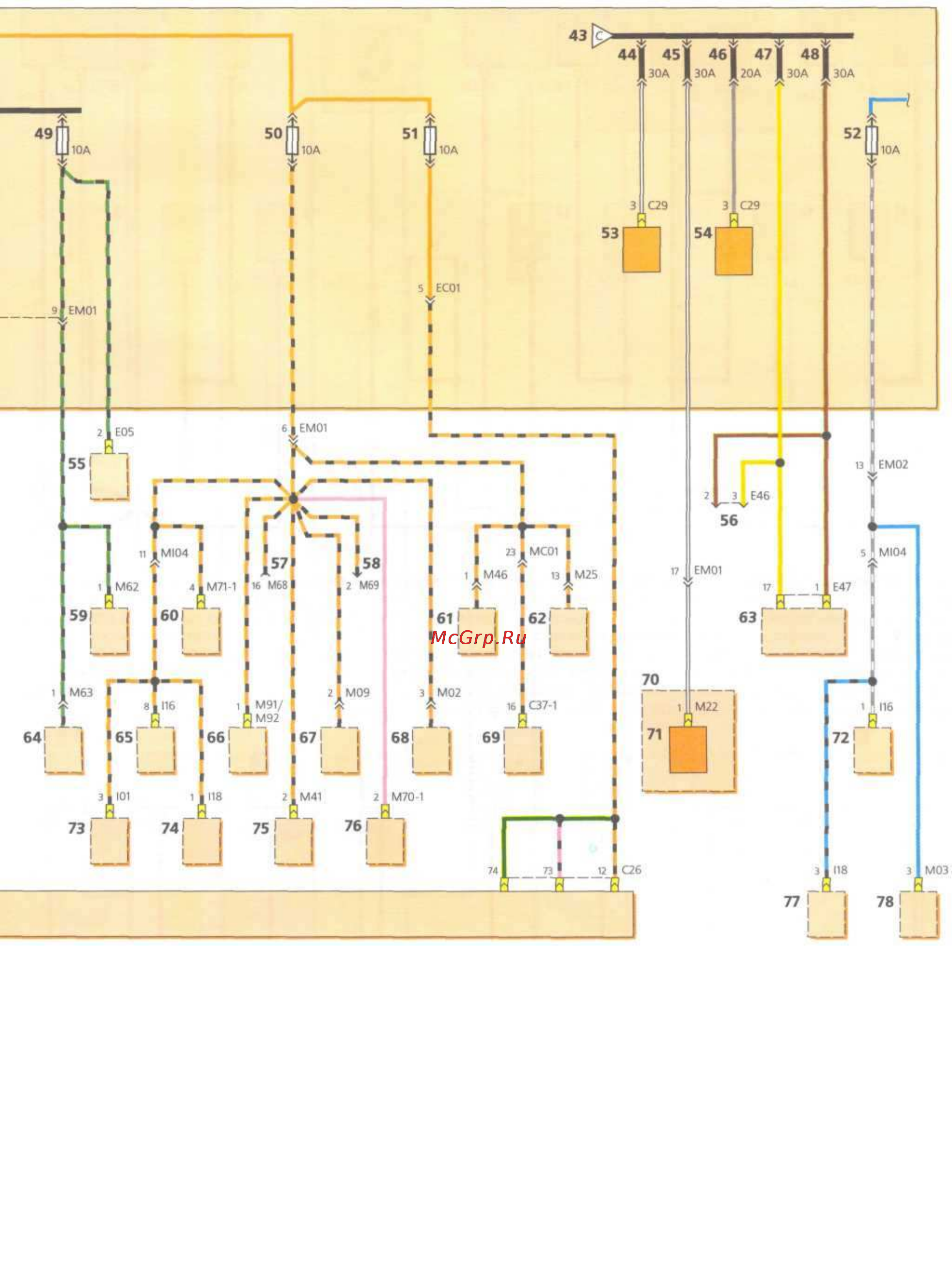

управления двигателем; 43 — см. поз. 4 на с. 196; 44 — предохранитель цепи вентилятора отопителя; 45 — предохранитель цепи элек-
тростеклоподъемников; 46 — предохранитель цепи вентилятора теплообменника конденсатора системы кондиционирования;
47 — предохранитель цепи блока управления АБС; 48 — предохранитель цепи блока управления АБС; 49 — предохранитель це-
пи ламп габаритного света правого борта автомобиля; 50 — предохранитель цепи лампы освещения салона; 51 — предохрани-
тель цепи блока управления двигателем; 52 — предохранитель цепи головного устройства системы звуковоспроизведения; 53 — ре-
ле вентилятора отопителя; 54 — реле 1 вентилятора теплообменника конденсатора системы кондиционирования; 55 — габаритный
свет правого заднего фонаря; 56 — колодка системы стравливания жидкости из АБС; 57 — вывод колодки диагностического разъема;
58 — вывод для контроля дистанционного открывания дверей; 59 — лампа правого фонаря освещения номерного знака; 60 — ком-
бинация приборов; 61 — соленоид блокировки повышающей передачи («over drive»); 62 — рычаг выбора передач автоматической
коробки передач; 63 — блок управления АБС; 64 — габаритный свет правого заднего фонаря; 65 — головное устройство системы зву-
ковоспроизведения; 66 — лампа освещения салона; 67 — концевой выключатель незакрытой двери; 68 — антенна с электроприводом;
69 — блок управления автоматической коробкой передач; 70 — блок реле в салоне; 71 — реле электростеклоподъемников; 72 — го-
ловное устройство системы звуковоспроизведения; 73 — выключатель противотуманных фар; 74 — часы; 75 — лампа освещения
багажника; 76 — ЭБУ охранной сигнализации; 77 — часы; 78 — блок управления блокировками автоматической коробкой передач
