213

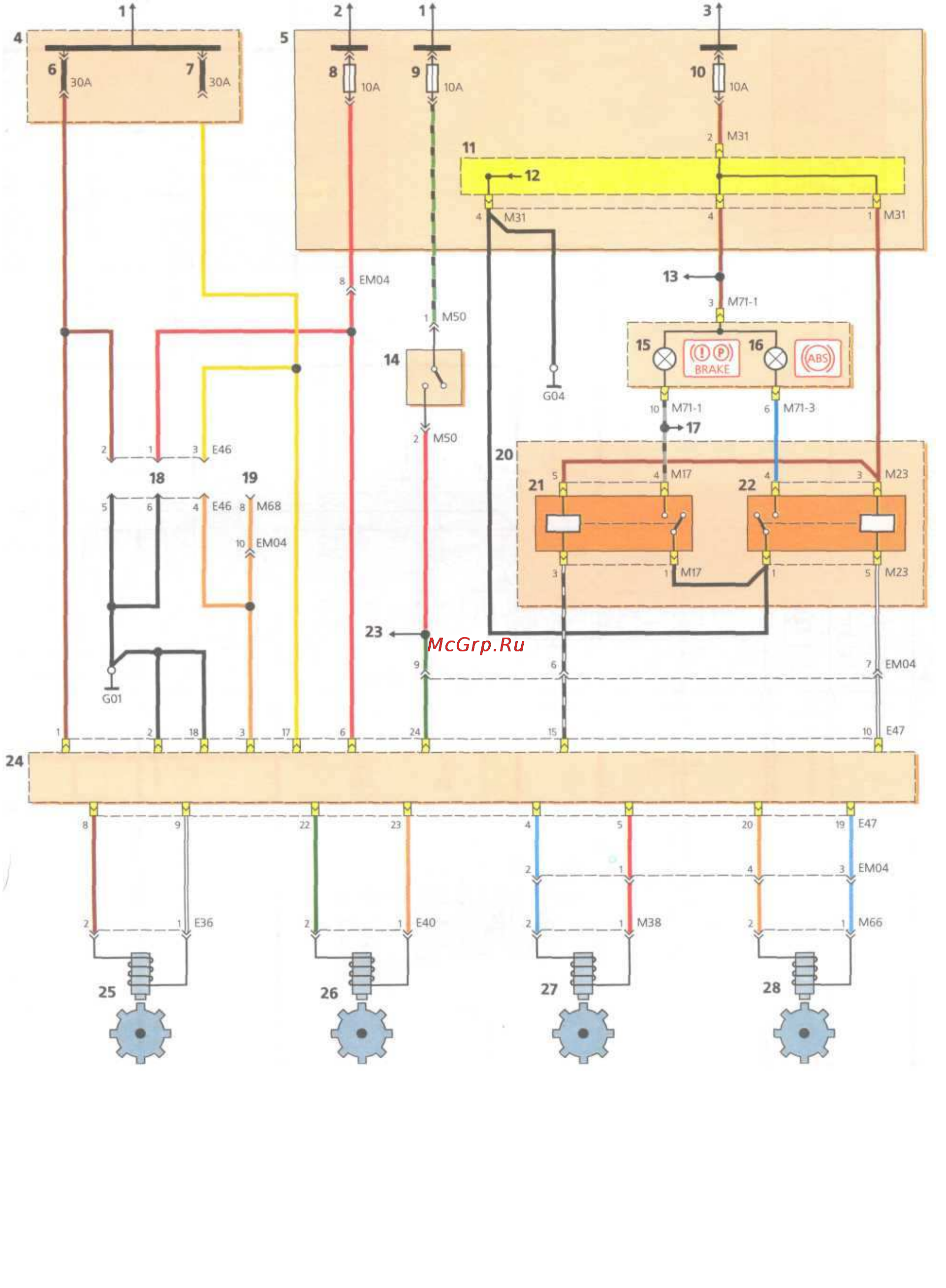

Схема включения АБС: 1 — к источнику питания; 2 — к источнику питания при положении выключателя зажигания «ON»;
3 — к источнику питания при положениях выключателя зажигания «ON» или «START»; 4 — блок реле и предохранителей в мотор-
ном отсеке; 5 — блок предохранителей в салоне; 6 — предохранитель цепи блока управления АБС; 7 — предохранитель цепи блока
управления АБС; 8 — предохранитель цепи АБС; 9 — предохранитель цепи сигналов торможения; 10 — предохранитель цепей
АБС, контрольных ламп в комбинации приборов; 11 — контактный разъем; 12 — от комбинации приборов; 13 — к резистору
предварительного возбуждения генератора; 14 — выключатель ламп сигналов торможения; 15 — контрольная лампа включе-
ния стояночного тормоза и уровня тормозной жидкости; 16 — контрольная лампа неисправности АБС; 17 — см. поз. 54, 55 на
с. 215; 18 — колодка системы стравливания жидкости в АБС; 19 — к колодке диагностического разъема; 20 — блок реле в сало-
не; 21 — реле электронного распределения тормозных усилий; 22 — реле АБС; 23 — см. поз. 5 на с. 228; 24 — ЭБУ АБС; 25 — дат-
чик скорости вращения левого переднего колеса; 26 — датчик скорости вращения правого переднего колеса; 27 — датчик скоро-
сти вращения левого заднего колеса; 28 — датчик скорости вращения правого заднего колеса
