202

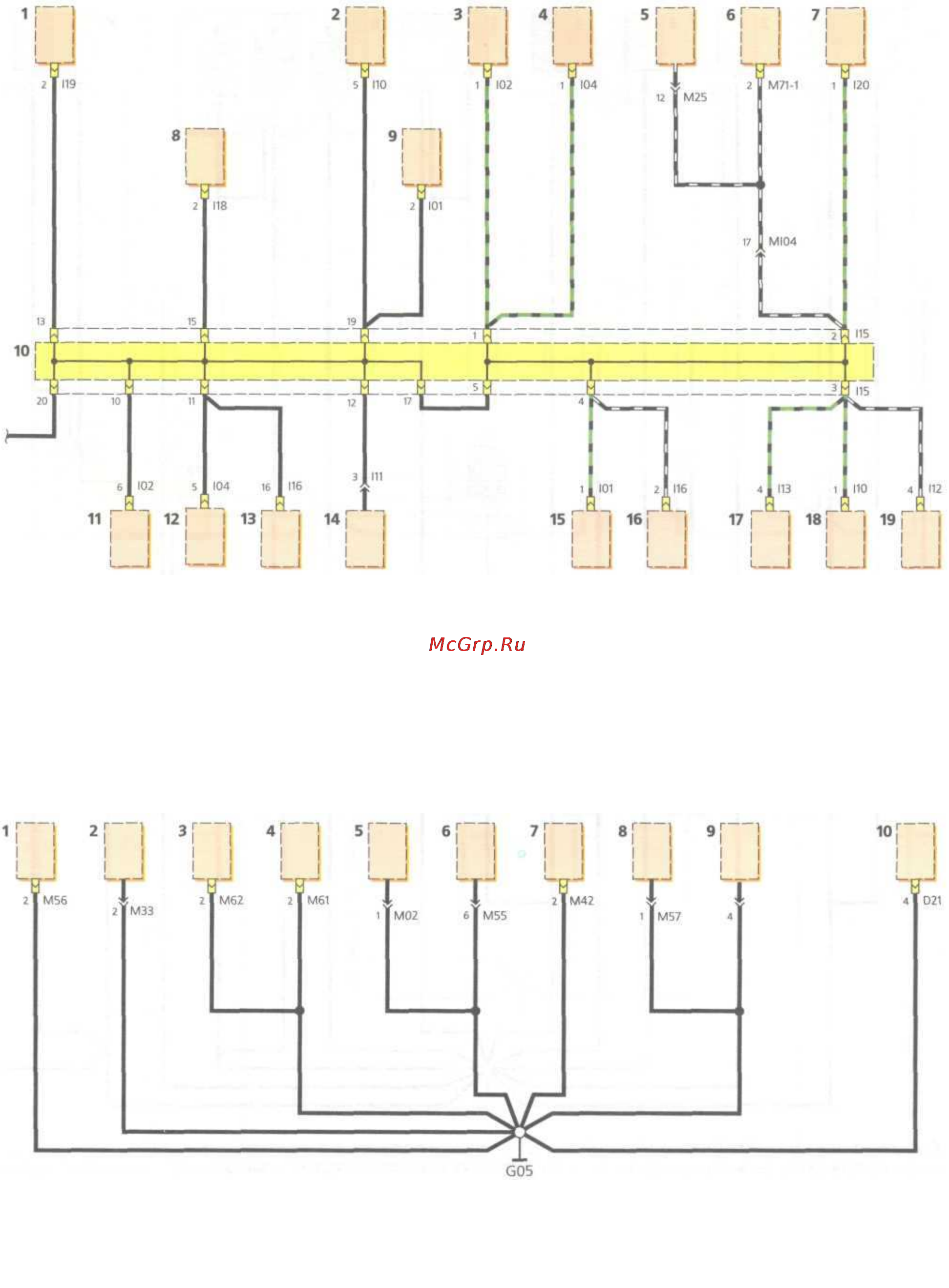

Соединение С «массой» (продолжение): 1 — выключатель аварийной световой сигнализации; 2 — выключатель обогрева
заднего стекла; 3 — выключатель омывателя блок-фар; 4 — регулятор направления пучков света фар; 5 — рычаг выбора передач ав-
томатической коробки передач; б — комбинация приборов; 7 — выключатель противотуманных фар; 8 — часы; 9 — задние проти-
вотуманные фонари; 10 — контактный разъем; 11 — выключатель омывателя блок-фар; 12 — выключатель регулятора направле-
ния пучков света фар; 13 — головное устройство системы звуковоспроизведения; 14 — прикуриватель; 15 — выключатель проти-
вотуманного света в задних фонарях; 16 — головное устройство системы звуковоспроизведения; 17 — выключатель кондиционера;
18 — выключатель обогрева заднего стекла; 19 — переключатель вентилятора отопителя
Соединение с «массой» (продолжение): 1 — концевой выключатель лампы подсветки багажника; 2 — выключатель рем-
ня безопасности; 3 — лампа правого фонаря освещения номерного знака; 4 — лампа левого фонаря освещения номерного
знака; 5 — антенна с электроприводом; 6 — левый задний фонарь; 7 — дополнительный сигнал торможения; 8 — топлив-
ный фильтр; 9 — датчик указателя уровня топлива и электродвигатель топливного насоса; 10 — привод блокировки левой
задней двери
