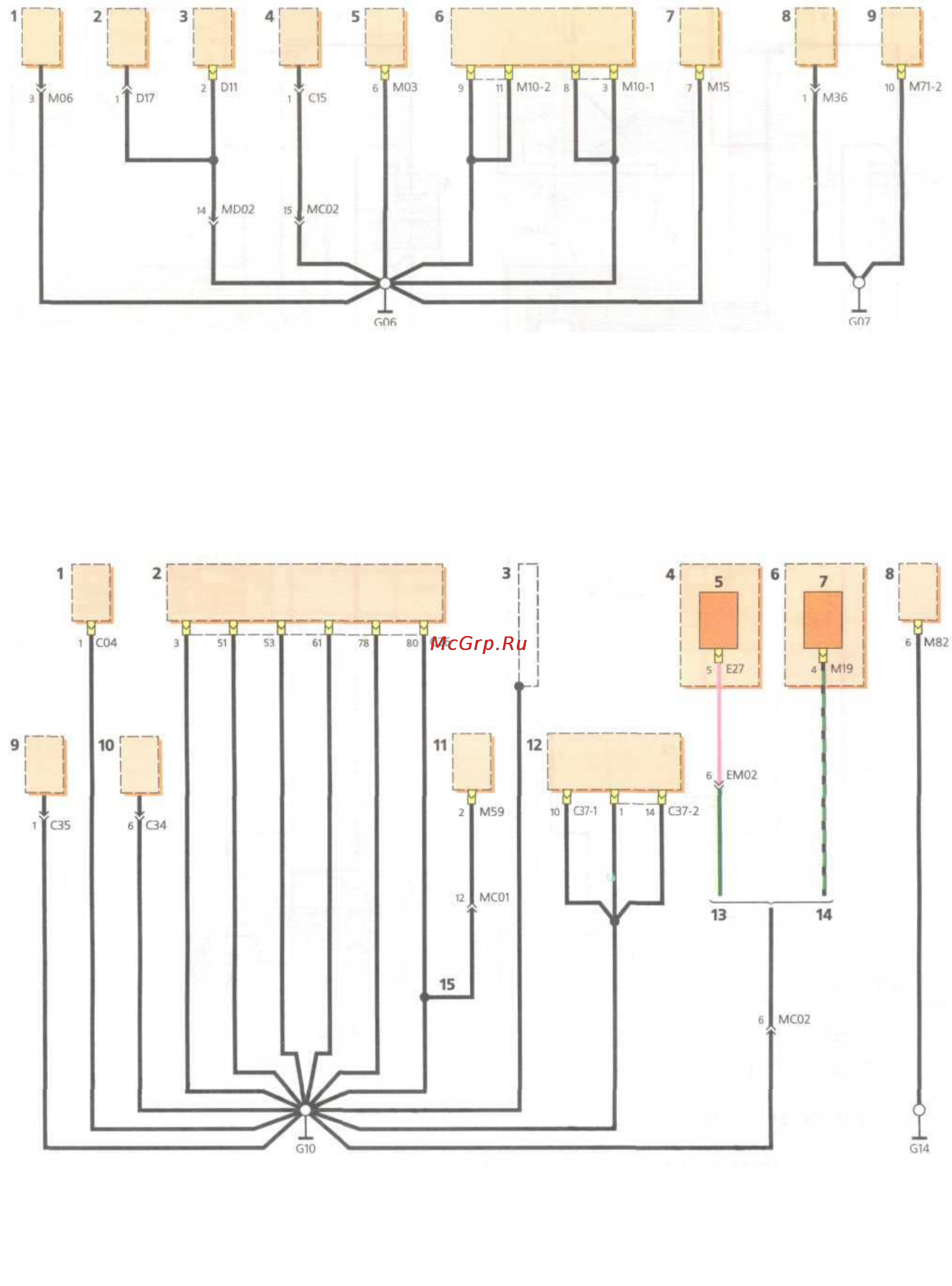

Соединение С «массой» (продолжение): 1 — термовыключатель системы кондиционирования; 2 — выключатель блоки-
ровки правой передней двери; 3 — привод блокировки правой передней двери; 4 — мотор очистителя ветрового стекла; 5 — блок
управления автоматической коробой передач и ее замком; б — подрулевой переключатель; 7 — реле очистителя ветрового стек-
ла; 8 — датчик указателя уровня топлива и электродвигатель топливного насоса; 9 — комбинация приборов
Соединение С «массой» (продолжение): 1 — датчик положения распределительного вала; 2 — блок управления двига-
телем; 3 — экран (щиток) импульсного генератора автоматической коробки передач; 4 — блок реле и предохранителей в мотор-
ном отсеке; 5 — реле стартера; 6 — блок реле в салоне; 7 — реле охранной сигнализации; 8 — блок управления дополнитель-
ной системой безопасности; 9 — датчик уровня тормозной жидкости; 10 — переключатель передач автоматической коробки
передач; 11 — антенна транспондера; 12 — блок управления автоматической коробкой передач; 13 — без охранной сигнали-
зации; 14 — с охранной сигнализацией; 15 — только с иммобилайзером
