Описание функции
Прочтите все указания и
инструкции по технике
безопасности. Упущения в
отношении указаний и инструкций
по технике безопасности могут
стать причиной поражения
электрическим током, пожара и
тяжелых травм.
Применение по назначению
Данный электроинструмент предназначен как
стационарный инструмент для выполнения
продольных и поперечных резов в древесине.
При этом возможны горизонтальные углы
распиливания от 60° до +60° и вертикальные
углы распиливания от 90° до 45°.
Мощность электроинструмента рассчитана для
пиления твердой и мягкой древесины, а также
стружечных и древесноволокнистых плит.
Настоящим электроинструментом не
допускается в режиме настольной дисковой
пилы пилить алюминий и другие цветные
металлы.
Изображенные составные части
Нумерация составных частей выполнена по
изображению на странице с иллюстрациями.
1 Передвижные салазки
2 Удлинитель стола
3 Плита-вкладыш
4 Распорный клин
5 Отсасывающий патрубок на защитном
кожухе
6 Защитный кожух
7 Наклейка для обозначения линии распила
8 Параллельный упор
9 Расширитель стола
10 Параллельный упор расширителя стола 9
11 Стол пилы
12 Маховичок для поднятия и опускания
пильного диска
13 Шкала для регулирования расстояния
между пильным диском и параллельным
упором 8
14 Кнопка аваРийного отклЮЧениЯ

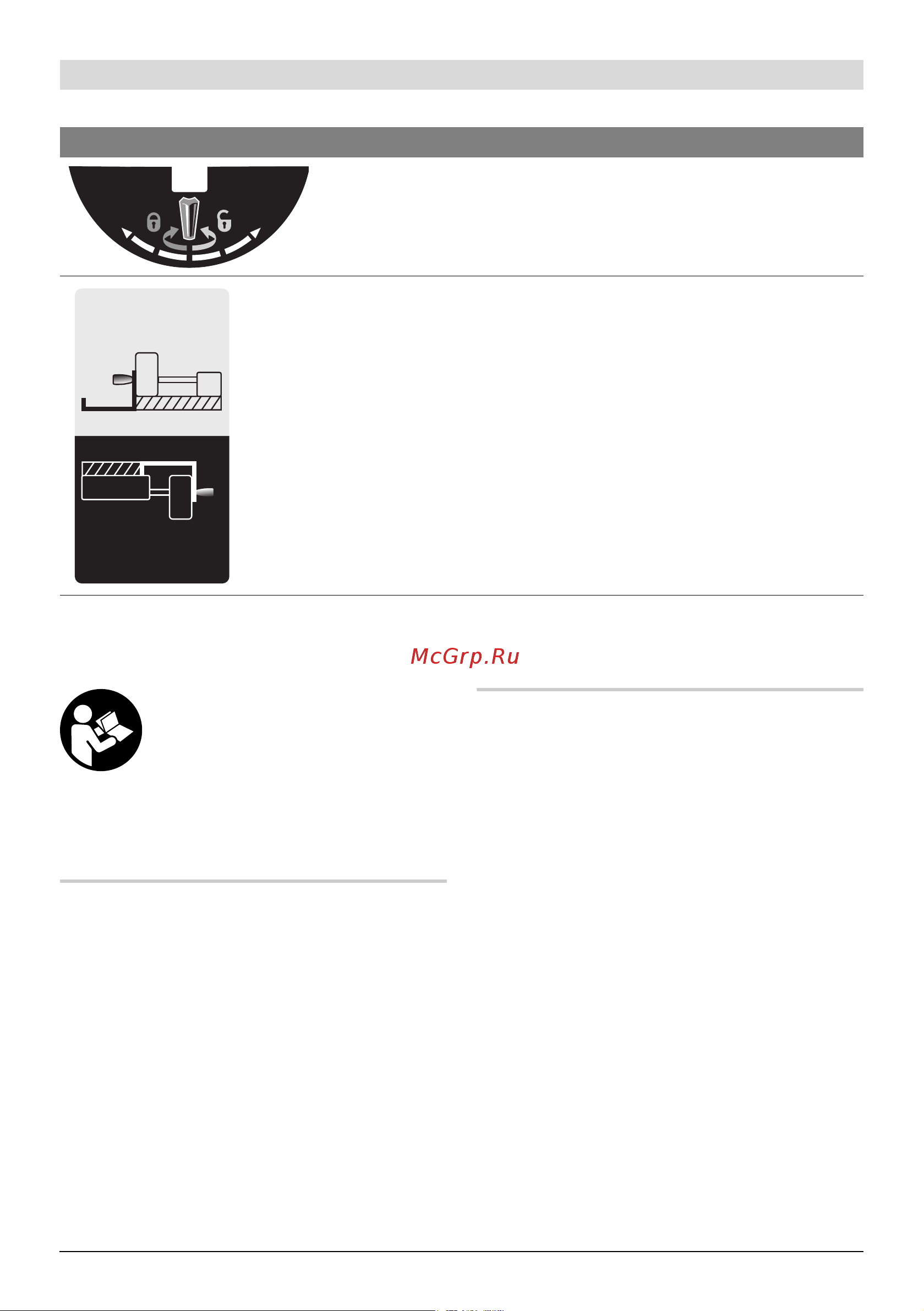

Показывает функцию ручки фиксации на угловом упоре при
настройке горизонтальных углов распила.
Показывает возможные положения параллельного упора на
расширителе стола.
Цвет наклейки соответствует цветам шкалы на переднем
направляющем стержне. Шкала показывает в зависимости
от положения параллельного упора расстояние до пильного
диска.
Символ Значение
140mm - 250mm
220mm - 520mm
